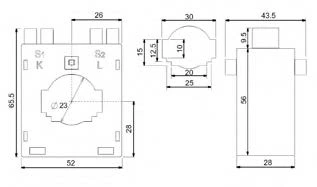

CT-200/5-2 Vaste stroomtransformator : Primaire 200 A / Secundaire 5A - Model 2 - Diam 23 mm

Gesloten stroomtransformatoren met Secundaire 5A

 GEMEENSCHAPPELIJKE TECHNISCHE KENMERKEN

• Behuizing: zelfdovend ABS
• Stroom op secundaire zijde: 5 A (andere op aanvraag)
• Bemonsteringsfrequentie: 40-60 Hz

• Nominale dynamische kortsluitstroom (Idin):

  • 2,5 I ter gedurende 1 sec - Maximale piekwaarde die de TI kan verdragen met de secundaire in kortsluiting

• Nominale thermische kortsluitstroom (Iter):

  • 40-80 Ipn gedurende 1 sec - Maximale effectieve waarde met secundaire in kortsluiting
• Permanente overstroom: 1,2 In
• Referentiespanning voor isolatie:
• 0,72 kV maximale spanningswaarde
• Testspanning: 3 kV bij 50 Hz gedurende 1 min., maximale spanningswaarde tussen primaire en secundaire
• Veiligheidsfactor: N <= 5 Verzadigingsfactor (Sf) of verhouding tussen de waarde van de primaire stroom, die de verzadiging van de magnetische kern veroorzaakt, en de waarde van de nominale stroom. Hoe lager de waarde van N, hoe beter de bescherming van het instrument
• Bedrijfstemperatuur: -25°...+50°C
• Opslagtemperatuur: -40°...+80°C
• Maximale kabeltemperatuur: 70°C
• Relatieve vochtigheid: 90% max, niet-condenserend
• Isolatie: in lucht klasse E
• Beschermingsgraad: IP 30
• Constructie: Volgens de normen CEI 38-1, IEC 185, VDE 0414, EN60044-1, EN60044-1A

 Gebruik en keuze van de juiste stroomtransformator

De keuze hangt af van het type toepassing waarmee je te maken hebt: een machine, een retrofit op een bestaand schakelbord, of de behoefte aan een oplossing die ook zonder inspectie goed kan werken.

Master Chips heeft diverse modellen stroomtransformatoren op voorraad om te combineren met uw netwerk analyzers of om aangesloten te worden op de door ons beheerde energiemeters.

Vaak wordt bij het meten van elektriciteitsverbruik de keuze van de stroomtransformator onderschat. Dit kan leiden tot ongemak tijdens de installatie door de operator, tot het introduceren van meetfouten die de energiemeting van onze energiemeter kunnen beïnvloeden. Bekijk onze catalogus voor meer technische informatie over dit item.

We raden de versie met 333mV secundair aan voor installaties op afstand van het meetinstrument
