HSCT-41-4V-500 Hall Effect current transformer: 500 A - Output +/- 4 V - Power supply +/-15V DC DIAM: 20mm

(0 avis)
Transfo de courant à effet Hall : 100 A - SORTIE +/- 4 V - Alimentation +/-15V CC DIAM: 20mm
133,00 € 133,00 € (Hors taxes)
133,00 € (Hors taxes)

Ajouter au panier Acheter maintenant
Conditions générales
 Rupture de stock : Contactez-nous pour connaître le délai de livraison
Contactez-nous

EFFET HALL Transformateurs de courant AC/DC HSCT21/HSCT41
Diamètre de passage 21mm ou 41 mm Selon le principe de l'effet HALL
Les capteurs HSCT sont utilisés pour toutes les applications où le courant continu et les fréquences variables (jusqu'à 20 kHz) doivent être mesurés. Par exemple pour les systèmes de contrôle de batterie (stockage d'énergie, UPS, alimentations de secours), régulateurs de vitesse, groupes d'alimentation pour stations de radio, électronique de puissance, etc.
Les signaux de sortie peuvent être connectés à des instruments spéciaux, PLC, etc.

En utilisant la technique de mesure à effet Hall en boucle ouverte, ils peuvent être utilisés avec un noyau qui peut être ouvert, permettant une installation facile des capteurs sans déconnecter les conducteurs. Des bornes à vis amovibles rendent l'installation extrêmement confortable.

CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES
Alimentation : ± 12 ou 15 V cc (+/-5%)
Fréquence de fonctionnement : de DC à 25 kHz
Résistance de charge : minimum 10 kOhm
Consommation à l'alimentation @ 15 V cc : <16mA
Tension de sortie à courant nominal Ip = 0 : ± 25 mV
Tension de sortie à courant nominal Ipn : ± 4 V ±1%
Précision de mesure : 1%
Linéarité : 1%
Dérive thermique de la mesure : ± 1 mV/°C
Temps de réponse 0...90% : <5 μs
Isolation entre le primaire et le secondaire : 3 kV
Température de fonctionnement : -10°C...70°C
Température de stockage : -25°C...70°C Connexions : Bornier amovible pour section de câble 0,2 ÷ 2,5 mm²

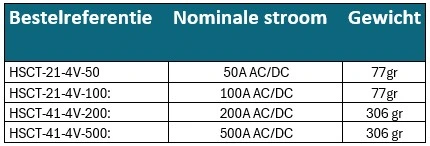

Liste complète des types

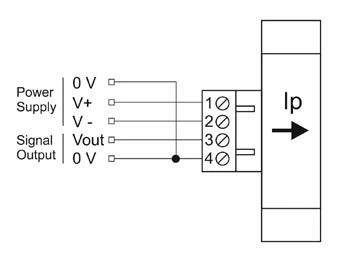

Connexion









Signal de sortie

Ip :Courant primaire
Ipn :Courant primaire nominal
0 V :Référence pour la mesure et l'alimentation auxiliaire
V+ :Alimentation auxiliaire positive +12…15V
V- :Alimentation auxiliaire négative -12…15V

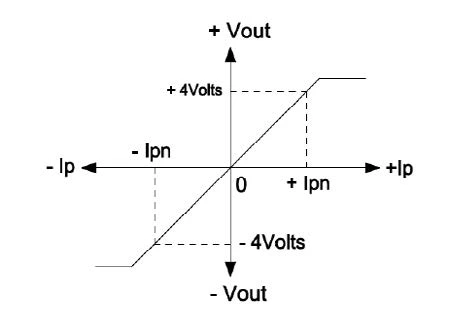

Vout :Sortie nominale ±4 V


Précision

CLASSES DE PRÉCISION POUR TRANSFORMATEURS DE COURANT DE MESURE

Selon les normes en vigueur, les limites d'erreur du courant et les limites d'erreur de l'angle de phase de chaque transformateur doivent être dans les données du tableau :

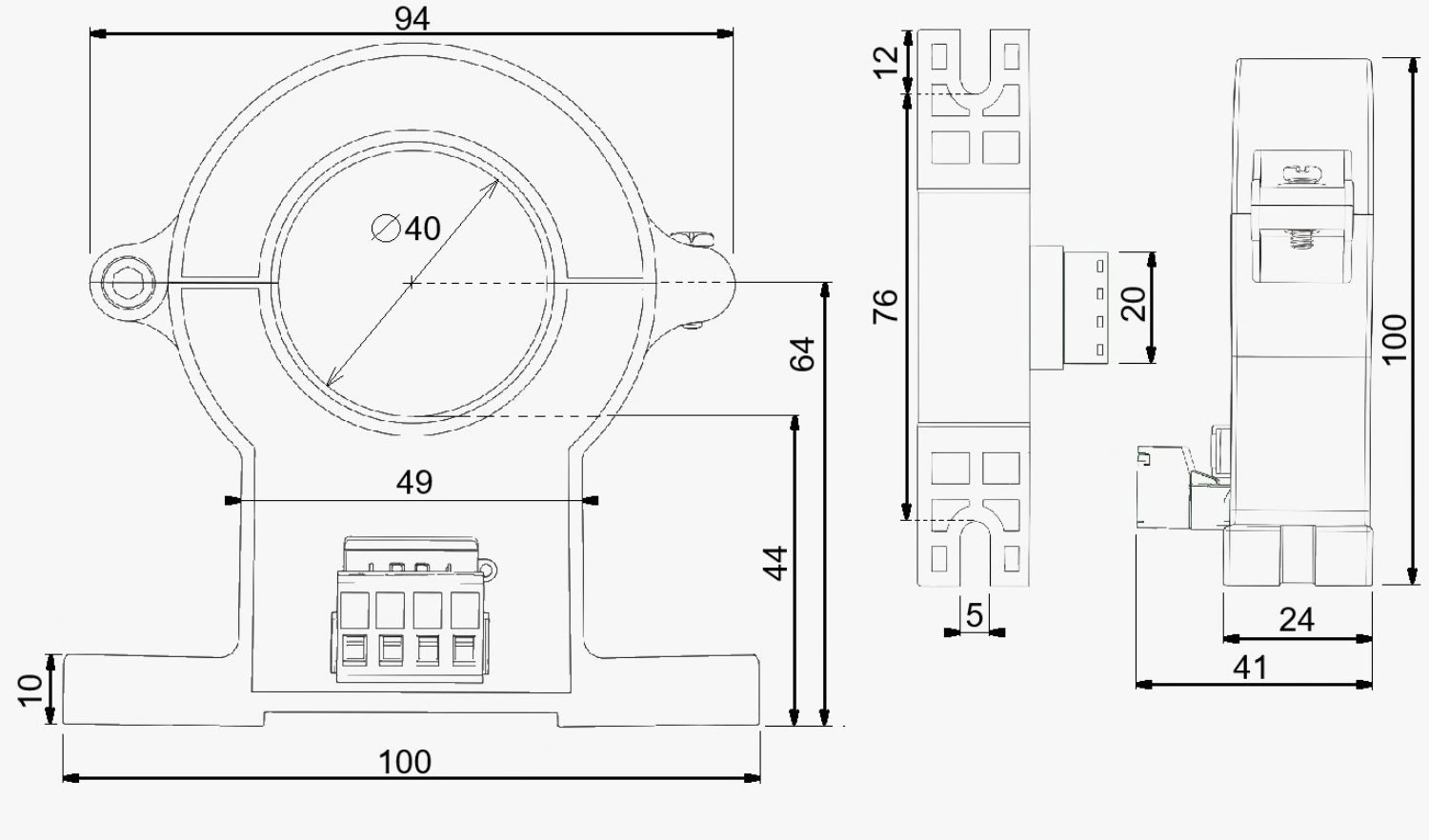

Dimensions

Caractéristiques techniques

Marque : Pectech
Type :  HSCT-41-4V-500
Diamètre d'ouverture : 41 mm
Courant primaire : 500 A
Tension de sortie à courant nominal Ip = 0 :  ± 25 mV
Tension de sortie à courant nominal Ipn :  ± 4 V ±1%
Alimentation auxiliaire :  ± 12 ou 15 V cc (+/-5%)
Fréquence de fonctionnement :  de CC à 25 kHz
Résistance de charge :  minimum 10 kOhm
Consommation à l'alimentation @ 15 V dc :  <16mA
Précision de mesure :  1%
Linéarité : 1%
Erreur thermique de la mesure :  ± 1 mV/°C
Temps de réponse 0...90% :  <5 μs
Isolation entre primaire et secondaire :  3 kV
Température de fonctionnement :  -10°C...70°C
Température de stockage :  -25°C...70°C
Connexions :  Bornier amovible pour section de câble 0,2 ÷ 2,5 mm2
