HSCT-104-2000-I/4Q Opengaande HALL EFFECT Stroomtransformator 2000 A / 4-20mA

Name: HSCT-104-2000-I/4Q Opengaande HALL EFFECT Stroomtransformator 2000 A / 4-20mA
SKU: HSCT-104-2000-I/4Q
Price: 260.0 EUR
Availability: InStock

(0 avis)

Le HSC-104-2000-I permet de mesurer des courants continus ou avec une large plage de fréquences. Équipé d'une sortie 4 ÷ 20 mA. Il utilise la technique de mesure à effet Hall en boucle ouverte (via un noyau ouvrable), ce qui permet d'installer facilement les capteurs sans déconnecter les conducteurs. Les bornes à vis rendent l'installation extrêmement simple.

260,00 € (Hors taxes)

Ajouter au panier Acheter maintenant

Conditions générales
Rupture de stock : Contactez-nous pour connaître le délai de livraison

TOUT EFFET Transformateurs de courant AC/DC à ouverture
QI-HSC2000
Ouverture de passage 1040x360 mm Selon le principe de l'effet HALL
Les capteurs HSCT sont utilisés pour toutes les applications où des courants continus et des fréquences variables (jusqu'à 20 kHz) doivent être mesurés. Par exemple pour les systèmes de contrôle de batteries (stockage d'énergie, UPS, alimentations de secours), régulateurs de vitesse, groupes d'alimentation pour stations de radio, électronique de puissance, etc.
Les signaux de sortie peuvent être connectés à des instruments spéciaux, PLC, etc.

En utilisant la technique de mesure à effet Hall en boucle ouverte, ils peuvent être utilisés avec un noyau qui peut être ouvert, permettant ainsi d'installer facilement les capteurs sans déconnecter les conducteurs. Les bornes à vis amovibles rendent l'installation extrêmement confortable.

CARACTÉRISTIQUES TECHNIQUES GÉNÉRALES
Alimentation auxiliaire : 24 V cc (+/-5%)
Fréquence de fonctionnement : de CC à 20 kHz
Résistance de charge : minimum 500 Ohm
Sortie de courant à courant nominal Ip = 0 : 4 mA
Stroomuitgang bij nominale stroom Ipn: 20 mA ±1%
Meetnauwkeurigheid: 1%
Lineariteit: <1%
Thermische afwijking van de meting: ± 0.001mA/°C
Responstijd 0...90%: <50 ms
Isolatie tussen primair en secundair: 5 kV
Bedrijfstemperatuur: -25°C...85°C
Opslagtemperatuur: -40°C...125°C
Aansluitingen: Uitneembare klem voor kabel doorsnede 0,2 ÷ 2,5 mm2
Gewicht: 960 g

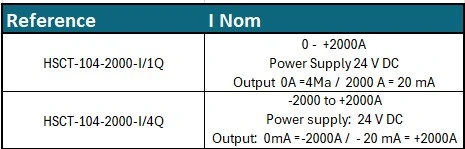

Liste complète des types

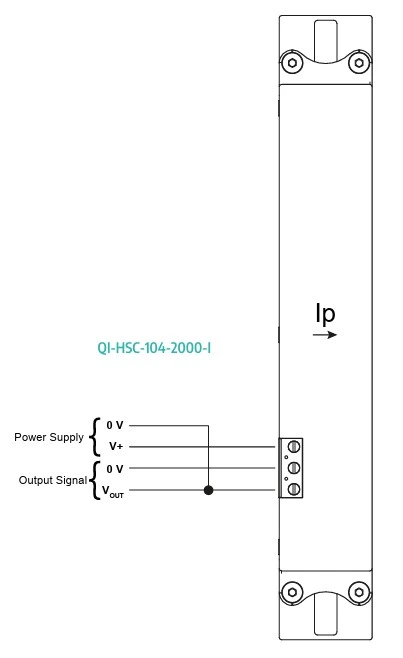

Connexion

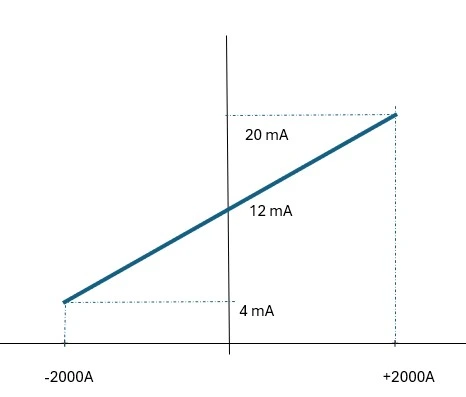

Signal de sortie

Dimensions

Caractéristiques techniques

Marque :	QEED
Type :	HSCT-104-2000-I/1Q
Diamètre d'ouverture :	1040 x 360 mm
Courant primaire :	+-2000 A
Sortie de courant à courant nominal Ip = 0 :	4 mA
Sortie de courant à la courant nominal Ipn: +2000A :	20 mA ±1%
Alimentation auxiliaire :	24 V CC
Fréquence de fonctionnement :	de DC à 25 kHz
Résistance de charge :	maximum 500 Ohm
Consommation à l'alimentation @ 15 V dc :	-
Précision de mesure :	1%
Linéarité :	1%
Erreur thermique de la mesure :	± 0.001 mA/°C
Temps de réponse 0...90% :	<50 ms
Isolation entre primaire et secondaire :	5 kV
Température de fonctionnement :	-25°C...85°C
Température de stockage :	-25°C...70°C
Connexions :	Bornier amovible pour section de câble 0,2 ÷ 2,5 mm2
