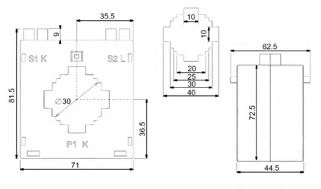

CT-500/5-3 Fixed current transformer : Primary 500 A / Secondary 5A - Model 3 - Diameter 30 mm

Transformateurs de courant fermés avec Secondaire 5A

CARACTÉRISTIQUES TECHNIQUES COMMUNES

• Boîtier : auto-extinguible ABS
• Courant sur le côté secondaire : 5 A (autres sur demande)
• Fréquence d'échantillonnage : 40-60 Hz

• Courant de court-circuit dynamique nominal (Idin) :

  • 2,5 I pendant 1 sec - Valeur de crête maximale que le TI peut supporter avec le secondaire en court-circuit

• Courant de court-circuit thermique nominal (Iter) :

  • 40-80 Ipn pendant 1 sec - Valeur efficace maximale avec le secondaire en court-circuit
• Surcharge permanente : 1,2 In
• Tension de référence pour l'isolation :
• 0,72 kV valeur maximale de tension
• Tension d'essai : 3 kV à 50 Hz pendant 1 min., valeur de tension maximale entre primaire et secondaire
• Facteur de sécurité : N <= 5 Facteur de saturation (Sf) ou rapport entre la valeur du courant primaire, qui cause la saturation de le noyau magnétique, et la valeur du courant nominal. Plus la valeur de N est basse, meilleure est la protection de l'instrument
• Température de fonctionnement : -25°...+50°C
• Température de stockage : -40°...+80°C
• Température maximale du câble : 70°C
• Humidité relative : 90 % max, non-condensant
• Isolation : dans l'air classe E
• Degré de protection : IP 30
• Construction : Conformément aux normes CEI 38-1, IEC 185, VDE 0414, EN60044-1, EN60044-1A

 Utilisation et choix du bon transformateur de courant

Le choix dépend du type d'application auquel vous êtes confronté : une machine, une modernisation sur un tableau de commande existant, ou le besoin d'une solution qui peut également fonctionner sans inspection.

Master Chips dispose de divers modèles de transformateurs de courant en stock pour être combinés avec vos analyseurs de réseau ou pour être connectés aux compteurs d'énergie que nous gérons.

Souvent, lors de la mesure de la consommation d'électricité, le choix du transformateur de courant est sous-estimé. Cela peut entraîner des désagréments lors de l'installation par l'opérateur, ainsi que l'introduction d'erreurs de mesure qui peuvent affecter la mesure d'énergie de notre compteur d'énergie. Consultez notre catalogue pour plus d'informations techniques sur cet article.

Nous recommandons la version avec 333mV secondaire pour les installations éloignées de l'instrument de mesure
